沉孔,通孔,盲孔的区别
更新时间:2024-08-13 20:40:52 点击:0

沉孔、通孔、盲孔的区别


在机械加工和制造领域,孔的加工是一个常见的工艺过程,其中沉孔、通孔和盲孔是三种不同类型的孔,它们在形状、用途和加工方法上都有着显著的区别。本文将详细探讨这三种孔的特点及其在不同应用场景中的作用。


沉孔

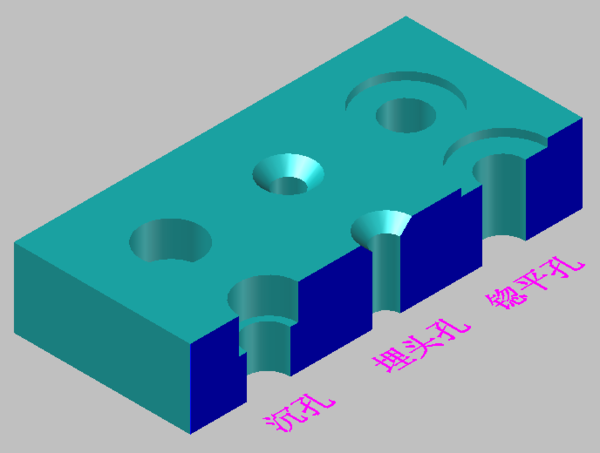

沉孔,顾名思义,是指螺丝孔顶部比螺丝头部大小更大的切孔。这种孔的设计主要是为了让螺丝的头部完全沉入零件中,不露出表面,以达到美观和减少摩擦的目的。沉孔通常包括圆柱形沉孔和专为沉头螺丝准备的锥形沉孔与埋头沉孔。


特点和用途

特点:沉孔的主要特点是其顶部孔径大于螺丝头部,以便螺丝能够完全沉入其中。锥形沉孔的边缘被大幅度倒角成圆锥形,以匹配圆锥形的螺丝头部。

用途:沉孔主要用于安装沉头螺丝,这种螺丝的头部呈圆锥形,适合在需要保持表面平整的场合使用。例如,在电子设备、家具制造等领域,沉孔的应用非常广泛。

通孔


通孔,指的是可以穿过的孔,即从一侧到另一侧完全贯通的孔。在机械加工中,通孔是一种常见的结构,用于多种不同的目的。


特点和用途

特点:通孔的主要特点是其贯穿整个工件,可以允许液体、气体或固体通过。在PCB(印刷线路板)设计中,通孔(Plating Through Hole,简称PTH)是绝缘氧化物层中的一个小开口,允许不同层之间的导电连接。

用途:通孔在多种领域都有广泛的应用。在泵等设备中,通孔用于输送液体、气体或粉尘等物体。在集成电路设计中,通孔用于实现不同层之间的导电连接。此外,通孔还常用于连接两个或多个零件,在机械加工和制造中起到重要作用。

盲孔


盲孔是指没有完全穿透工件的孔,即一端是封闭的孔。盲孔在机械加工和制造领域也有着广泛的应用,特别是在需要连接内部结构或安装特定部件时。

2000

特点和用途

特点:盲孔的主要特点是其没有完全穿透工件,通常从工件的一侧开始加工,但不会穿透到另一侧。盲孔可以是圆形、方形、椭圆形或其他不规则形状,具体形状取决于应用需求。

用途:盲孔在多种机械制造领域都有广泛应用,如汽车制造、航空航天、电子设备制造等。它们通常用于连接两个或多个部件,或者用于安装螺纹、销钉等特征。在PCB设计中,盲孔(Blind Via)用于连接表层和内层而不贯通整版的导通孔,实现不同层之间的连接。

总结


沉孔、通孔和盲孔是机械加工和制造领域中常见的三种孔类型,它们在形状、用途和加工方法上都有着显著的区别。沉孔主要用于安装沉头螺丝,以保持表面平整;通孔则贯穿整个工件,用于多种不同的目的,如输送液体、气体或连接零件;盲孔则是没有完全穿透工件的孔,常用于连接内部结构或安装特定部件。了解这三种孔的特点和用途,对于提高机械加工和制造的质量和效率具有重要意义。
