一、为什么需要沉头孔尺寸对照表？
在钣金加工中，沉头孔是最常见的加工类型之一。但是很多工人和技术员在加工时，经常遇到这些问题：
- M5的沉头螺丝，底孔应该钻多大？
- M6的沉头孔，应该用多大的倒角刀？
- 沉头孔深度应该加工多少，螺丝头才能平齐？
- 不同规格的螺丝，沉头孔尺寸有什么规律？
- 记不住尺寸，每次都要查手册，浪费时间？
如果你有这些问题，这篇文章就是为你写的！本文整理了M3-M12常用公制沉头螺丝的完整尺寸对照表，建议收藏备用，加工时随时查询。
二、沉头螺丝各部分名称说明
在看尺寸表之前，先了解一下沉头螺丝各部分的名称：
| 名称 | 说明 |
|---|---|
| 螺纹直径（d） | 螺丝的公称直径，如M3就是3mm |
| 螺丝头直径（dk） | 沉头螺丝头部的最大直径 |
| 螺丝头高度（k） | 沉头螺丝头部的高度 |
| 沉头角度 | 螺丝头部的圆锥角度，公制为90° |
| 底孔直径 | 攻丝前钻的孔，比螺纹直径小 |
| 沉头孔直径 | 倒角刀加工出的锥形孔的最大直径 |
| 沉头深度 | 沉头孔从表面到最深点的深度 |
| 螺纹深度 | 攻丝的有效螺纹长度 |
三、M3-M12沉头螺丝完整尺寸对照表（公制90°）
完整尺寸表
| 螺丝规格 | 螺纹直径 | 螺丝头直径 | 螺丝头高度 | 底孔直径（粗牙） | 沉头孔直径 | 沉头深度 | 推荐倒角刀 | 螺纹深度（板厚≥） |
|---|---|---|---|---|---|---|---|---|
| M3 | 3.0mm | 5.5mm | 1.7mm | 2.5mm | 6.5mm | 1.5mm | φ8 | 1.5mm |
| M4 | 4.0mm | 7.0mm | 2.3mm | 3.3mm | 8.0mm | 2.0mm | φ10 | 2.0mm |
| M5 | 5.0mm | 8.5mm | 2.8mm | 4.2mm | 9.5mm | 2.5mm | φ10/φ12 | 2.5mm |
| M6 | 6.0mm | 10.0mm | 3.5mm | 5.0mm | 11.0mm | 3.0mm | φ12 | 3.0mm |
| M8 | 8.0mm | 13.0mm | 4.6mm | 6.8mm | 15.0mm | 4.0mm | φ14/φ16 | 4.0mm |
| M10 | 10.0mm | 16.0mm | 5.8mm | 8.5mm | 18.0mm | 5.0mm | φ16/φ20 | 5.0mm |
| M12 | 12.0mm | 18.0mm | 7.0mm | 10.2mm | 20.0mm | 6.0mm | φ20/φ25 | 6.0mm |
**说明**：
- 以上为ISO/DIN公制标准沉头螺丝（90°）的参考尺寸
- 不同厂家的螺丝尺寸可能略有差异，建议以实际螺丝为准
- 沉头孔直径比螺丝头直径大1mm左右，保证螺丝头能完全放入
- 沉头深度以螺丝头与表面平齐为准，可根据实际情况微调
简化记忆表（常用参数）
| 螺丝规格 | 底孔 | 沉头孔 | 深度 | 倒角刀 |
|---|---|---|---|---|
| M3 | 2.5 | 6.5 | 1.5 | φ8 |
| M4 | 3.3 | 8.0 | 2.0 | φ10 |
| M5 | 4.2 | 9.5 | 2.5 | φ12 |
| M6 | 5.0 | 11.0 | 3.0 | φ12 |
| M8 | 6.8 | 15.0 | 4.0 | φ16 |
| M10 | 8.5 | 18.0 | 5.0 | φ20 |
| M12 | 10.2 | 20.0 | 6.0 | φ20 |
四、底孔直径详细对照表
底孔直径是攻丝前钻孔的直径，直接影响螺纹质量和连接强度。
粗牙螺纹底孔（最常用）
| 螺纹规格 | 螺距 | 底孔直径 | 底孔直径范围 |
|---|---|---|---|
| M3 | 0.5mm | 2.5mm | 2.4-2.6mm |
| M4 | 0.7mm | 3.3mm | 3.2-3.4mm |
| M5 | 0.8mm | 4.2mm | 4.1-4.3mm |
| M6 | 1.0mm | 5.0mm | 4.9-5.1mm |
| M8 | 1.25mm | 6.8mm | 6.7-6.9mm |
| M10 | 1.5mm | 8.5mm | 8.4-8.6mm |
| M12 | 1.75mm | 10.2mm | 10.1-10.3mm |
细牙螺纹底孔
| 螺纹规格 | 螺距 | 底孔直径 |
|---|---|---|
| M3×0.35 | 0.35mm | 2.65mm |
| M4×0.5 | 0.5mm | 3.5mm |
| M5×0.5 | 0.5mm | 4.5mm |
| M6×0.75 | 0.75mm | 5.25mm |
| M8×1.0 | 1.0mm | 7.0mm |
| M10×1.25 | 1.25mm | 8.75mm |
| M12×1.5 | 1.5mm | 10.5mm |
**底孔直径选择原则**：
- 塑性材料（不锈钢、铝、铜）：底孔取上限，防止攻丝时材料膨胀挤死丝锥
- 脆性材料（铸铁、铸钢）：底孔取下限，保证螺纹有足够的高度
- 薄板（<1.5mm）：底孔可适当加大，防止攻丝时材料变形
- 深孔（>3倍直径）：底孔可适当加大，便于排屑和冷却
五、沉头孔深度计算方法
沉头孔深度是保证螺丝头与表面平齐的关键参数，可以通过以下方法计算：
方法1：查表法（最简单）
直接查上面的尺寸对照表，M3深度1.5mm，M4深度2.0mm，以此类推。
方法2：公式计算法
沉头孔深度 = 螺丝头高度 × 0.9（因为沉头孔直径比螺丝头大，深度略小于螺丝头高度）
或者更精确的公式： 沉头深度 = (沉头孔直径 - 底孔直径) / 2 / tan(45°) （90°沉头孔，半角为45°，tan45°=1）
所以：沉头深度 = (沉头孔直径 - 底孔直径) / 2
**举例**：M6螺丝，沉头孔直径11mm，底孔直径5mm 沉头深度 = (11 - 5) / 2 = 3mm ✓
方法3：实际试切法（最准确）
- 先加工一个试片
- 用较小的深度加工沉头孔
- 用螺丝试装，观察螺丝头是否平齐
- 如果螺丝头突出，增加深度；如果陷入过深，减小深度
- 找到合适深度后，记录参数，批量生产
**注意**：
- 不同厂家的螺丝头高度可能略有差异
- 建议用实际使用的螺丝试切确认
- 首件必须检验，合格后再批量生产
六、倒角刀规格选择对照表
选择合适的倒角刀规格，是保证沉头孔质量的关键。
倒角刀选择原则
- 倒角刀直径 > 沉头孔直径：倒角刀直径要比需要的沉头孔直径大，这样才能一次加工出完整的沉头孔
- 一般大2-5mm：倒角刀直径比沉头孔直径大2-5mm比较合适
- 不要太大：倒角刀太大，切削力大，容易振动，也浪费
- 不要太小：倒角刀太小，需要多次走刀，效率低，也容易有接刀痕
倒角刀规格选择表
| 螺丝规格 | 沉头孔直径 | 最小倒角刀 | 推荐倒角刀 | 最大倒角刀 |
|---|---|---|---|---|
| M3 | 6.5mm | φ7 | φ8 | φ10 |
| M4 | 8.0mm | φ9 | φ10 | φ12 |
| M5 | 9.5mm | φ10 | φ12 | φ14 |
| M6 | 11.0mm | φ12 | φ12 | φ16 |
| M8 | 15.0mm | φ16 | φ16 | φ20 |
| M10 | 18.0mm | φ19 | φ20 | φ25 |
| M12 | 20.0mm | φ21 | φ25 | φ30 |
立浩科技倒角刀规格系列
立浩科技提供全规格倒角刀，满足各种需求：
| 头部直径 | 柄径 | 适用螺丝 | 角度 |
|---|---|---|---|
| φ8 | φ5 | M3 | 60°/82°/90°/100°/110°/120° |
| φ10 | φ6 | M3-M4 | 同上 |
| φ12 | φ8 | M4-M6 | 同上 |
| φ14 | φ8 | M6-M8 | 同上 |
| φ16 | φ8 | M8 | 同上 |
| φ20 | φ10 | M8-M10 | 同上 |
| φ25 | φ12 | M10-M12 | 同上 |
| φ30 | φ12 | M12以上 | 同上 |
**所有规格均有现货，特殊规格支持非标定制，7天交货！**
七、不同板厚的沉头孔加工建议
钣金加工中，板厚不同，沉头孔的加工方法也不同。
薄板（0.5-1.5mm）
**特点**：
- 板厚薄，沉头深度可能超过板厚
- 容易沉穿，背面有凸起
- 容易变形
**加工建议**：
- 使用120°大角度沉头螺丝（大平头螺丝），减少沉头深度
- 控制沉头深度，不要沉穿
- 背面增加支撑，防止变形
- 使用锋利的倒角刀，减小切削力
- 降低转速，减小进给
- 可以采用压铆螺母或拉铆螺母代替攻丝
**注意**：板厚小于螺丝头高度时，不建议做沉头孔，建议用平头螺丝或压铆螺母。
中板（1.5-3mm）
**特点**：
- 最常见的钣金厚度
- 沉头深度合适，螺丝头可以平齐
- 可以攻丝，螺纹深度足够
**加工建议**：
- 标准90°沉头孔
- 按尺寸对照表加工
- 使用三刃高钴钢倒角刀
- 注意控制深度，保证平齐
- 可以攻丝，螺纹深度≥板厚的60%
厚板（3mm以上）
**特点**：
- 板厚足够，沉头深度没问题
- 螺纹深度足够，连接强度好
- 切削量大，需要注意刀具寿命
**加工建议**：
- 标准90°沉头孔
- 分层切削，减少每次切削量
- 使用高钴钢或硬质合金倒角刀
- 充分冷却润滑
- 螺纹深度≥1.5倍螺纹直径
八、常见问题解答
Q1：M5的沉头螺丝，用φ10的倒角刀可以吗？
**A**：可以，但不是最佳选择。M5的沉头孔直径是9.5mm，φ10的倒角刀刚好能加工，但是余量太小，建议用φ12的倒角刀，加工更稳定，表面质量更好。
Q2：沉头孔加工后，螺丝头突出表面，怎么办？
**A**：螺丝头突出表面，说明沉头孔深度不够。解决方法：
- 增加沉头孔深度，再加工一刀
- 检查倒角刀是否磨损，刀具磨损后实际直径变小，深度也会变浅
- 检查深度限位器是否松动或设置不对
Q3：沉头孔加工后，螺丝头陷入过深，怎么办？
**A**：螺丝头陷入过深，说明沉头孔深度太大。解决方法：
- 减小沉头孔深度，重新调整深度限位器
- 如果已经加工过深，可以换用头高更大的螺丝，或者加垫片
- 严重时只能报废，所以首件一定要检验
Q4：不同厂家的M6螺丝，沉头孔尺寸一样吗？
**A**：标准螺丝的尺寸是一样的，但是不同厂家的公差可能略有差异，螺丝头直径和高度可能有±0.1-0.2mm的差异。建议用实际使用的螺丝试切确认，不要完全依赖标准尺寸。

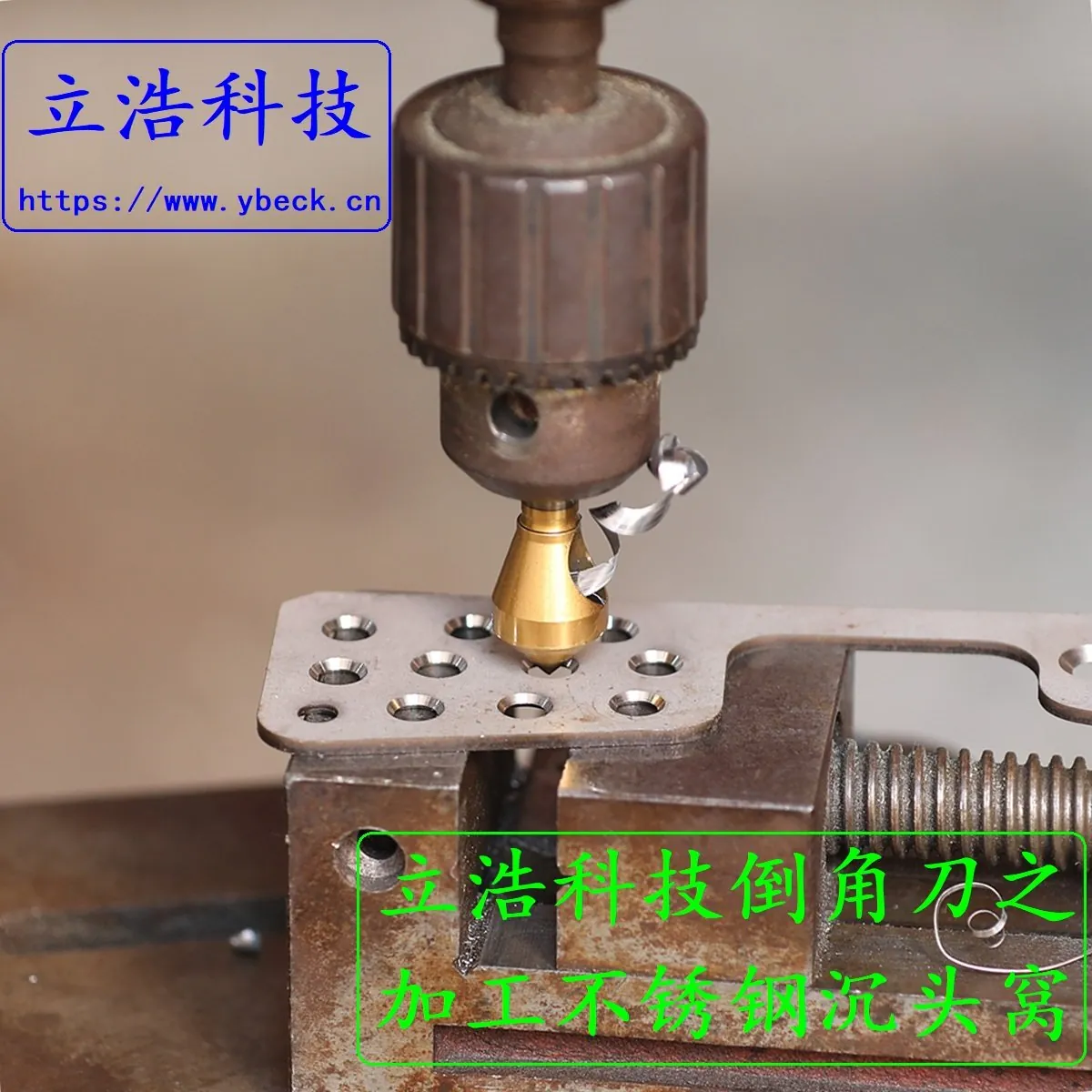

Q5：不锈钢板加工沉头孔，用什么倒角刀好？
**A**：加工不锈钢，必须用高钴钢（HSS-E）倒角刀，最好带TiAlN纳米涂层。普通高速钢倒角刀加工不锈钢很快就磨损了。立浩科技高钴钢三刃倒角刀，加工不锈钢寿命是普通高速钢的3倍以上。
Q6：沉头孔和底孔不同心，怎么办？
**A**：沉头孔和底孔不同心，会导致螺丝头倾斜，影响外观和装配。解决方法：
- 检查钻头是否晃动，钻夹头是否夹紧
- 检查倒角刀是否装夹牢固，主轴跳动是否过大
- 先钻底孔，再用带导向柱的锪钻加工沉头孔，保证同轴度
- 工件要夹紧，加工时不要晃动
Q7：M3的小沉头孔，用多大的倒角刀？
**A**：M3的沉头孔直径是6.5mm，推荐用φ8的倒角刀。φ8是最小的标准倒角刀规格，刚好适合M3沉头孔。如果需要更小的，可以定制φ6或φ7的非标倒角刀。
Q8：沉头孔加工后有毛刺，怎么办？
**A**：沉头孔有毛刺，主要原因是刀具钝化、转速过高、最后一刀太浅。解决方法：
- 更换锋利的倒角刀
- 降低转速
- 最后一刀切削量保持0.1-0.2mm，不要"光刀"
- 使用立浩科技去毛刺倒角刀，倒角同步去毛刺
九、立浩科技一站式解决方案
立浩科技专注高钴钢倒角刀研发制造十余年，为钣金工厂提供一站式沉头孔加工解决方案：
1. 全规格倒角刀
- M3-M12所有规格都有现货
- 60°-120°全角度覆盖
- 高钴钢材质+TiAlN纳米涂层
- 三刃设计，切削平稳
- 厂家直销，价格优惠
2. 深度限位器
- 配套深度限位器，保证深度一致性
- 可调式、固定式、带轴承式多种选择
- 操作简单，新手也能加工出合格产品
3. 技术支持
- 免费帮您计算沉头孔尺寸
- 免费帮您选择刀具规格
- 免费帮您优化切削参数
- 免费解决加工问题（振纹、毛刺、粘刀等）
4. 非标定制
- 特殊角度、特殊规格定制
- 加长柄、缩颈等特殊结构定制
- 带导向柱的锪钻定制
- 7天交货，起订量低
十、总结
- 沉头孔尺寸对照表是钣金工厂必备工具，建议收藏备用，加工时随时查询
- M3-M12常用规格的尺寸要记牢，底孔、沉头孔、深度、倒角刀规格一一对应
- 底孔直径要根据材料选择，塑性材料取上限，脆性材料取下限
- 沉头深度要以螺丝头平齐为准，首件必须试切确认
- 倒角刀直径要比沉头孔大2-5mm，不要太大也不要太小
- 不同板厚加工方法不同，薄板注意不要沉穿，厚板注意分层切削
- 加工不锈钢必须用高钴钢倒角刀，普通高速钢不耐用
- 有问题找立浩科技，免费技术支持，帮您解决所有沉头孔加工问题
**记住**：尺寸对了，加工就成功了一半！用好尺寸对照表，选对刀具，控制好深度，沉头孔加工就这么简单！
